제목UN43K5110BFXKR 백라이트 수리2023-11-21 19:35
작성자 Level 10

고객님이 가져오신 UN43K5110BFXKR 백라이트 수리 과정 사진으로 남겨요.

이고객님 버릴려다 혹시나 해서 가져 오셨답니다.    아주 저렴 하게 수리 해드렸습니다.

그런데 기간이 좀 걸렸습니다. 부품이 21일만에 도착해서리.....    평소에는 1주일 이면 도차하는데...    이놈의 판매자놈들,,,  지맘대로여....



뒷면 모습니고요. 이 제품은 나사 1개만 있어요 단자부분에 잘보면 하나 있어요.

모델명입니다. 이제품은 밑에 백라이트가 2개 있어요

구입한 백라이트 모델명 입니다.

백라이트 놓고 찍어 봤어요


겉뚜껑을 제거한 사진입니다. 밑에 부분을 구주 주걱 같은 것으로 약간 벌려 준다음에 힘을 가애야 뚜껑을 제거할 수 있어요 부러질 정도로 세게 당겨야 해요



스피커를 제거 했어요 .  위로 들어내고 단자만 분리하면 되요



비디오가 나가는 단자를 제거 해야 하는데 슬롯부분을 위로 올리고 빼네면 되요

이렇게 빼내야 액정을 뜯어낼때 걸리지 않아요. 나머지 액정에 달려 있는 보드도 잘 분리할수 있도록 테이프를 제거해 주어야 해요.



보이는 나사와 반대편에 전원 스위치 위에도 나사가 하나 있어요. 이두개의 나사를 제거 해야 맨위에 액정을 보호하는 케이스를 제거할수 있어요


나중에 시비가 될까봐 기스난 부분을 찍어 놓았어요...... 이런거 그냥 지나치면 나중에 바가지 써요



액정을 제거 해야하는데 양쪽을 잡고 하면 잘깨져서요. 꼭 들어내는 도구를 사용해야 합니다.   유리 옯길때 쓰는 빨판도구 이용하시면 좋아요



뒤집어서 프라스틱 액정 위에 부분을 제거한 상태입니다. 여기도 넙쩍한 도구를 가지고 아주 천천히 액정에 닿지 않도록 조심해서 분리해야 합니다. 안그러면 액정이 나갈수 있어요

액정들어내고 감광필름과 보호대 프라스틱도 겉어냅니다.

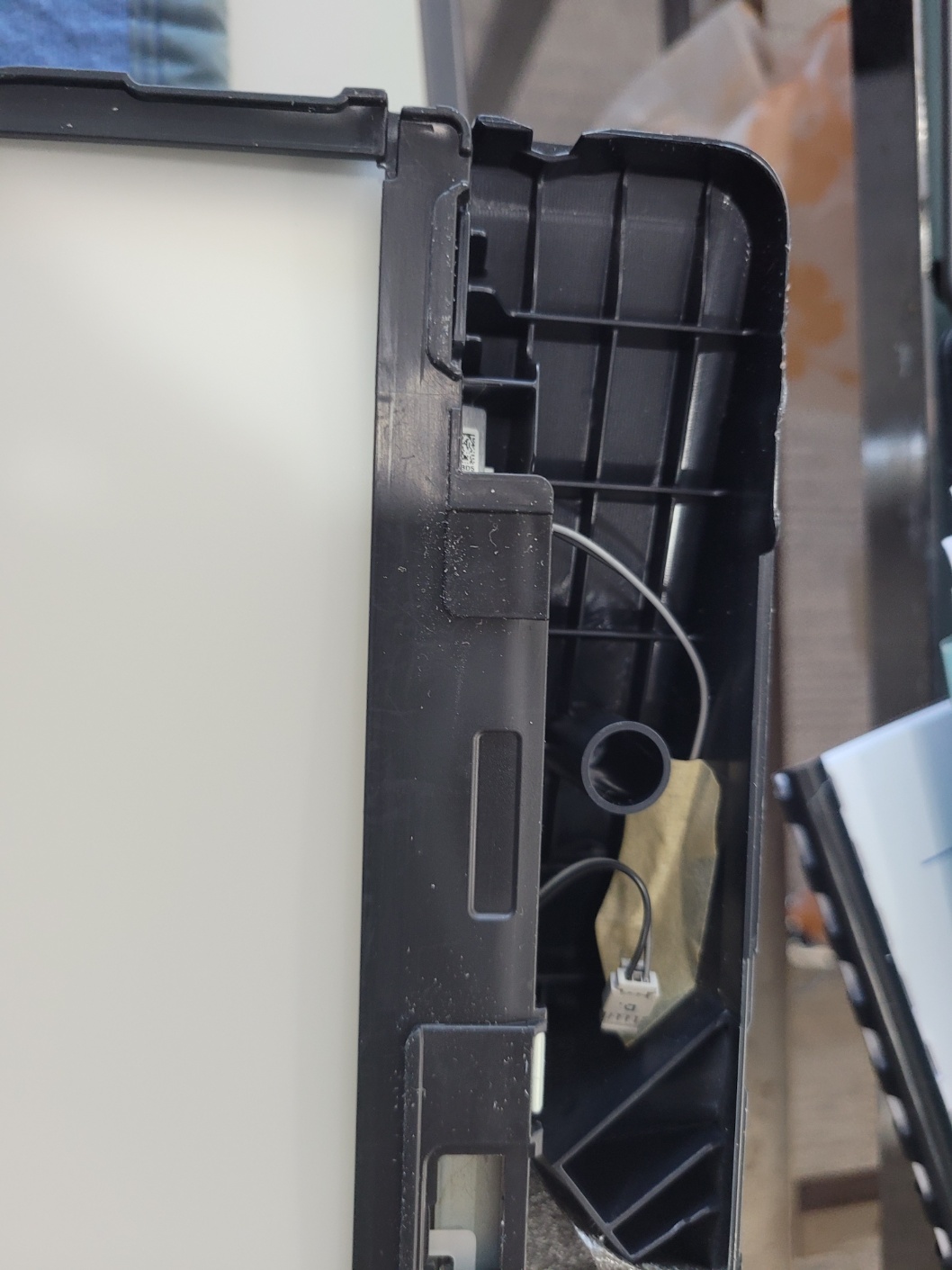

가장자리에 액정보호하기 위한 고무도 들어 내고요 . 양 옆면 부터 제거 합니다. 그리고 위 아래 제거 합니다.




제거하고 들어 내면 위와 같이 드럽납니다.

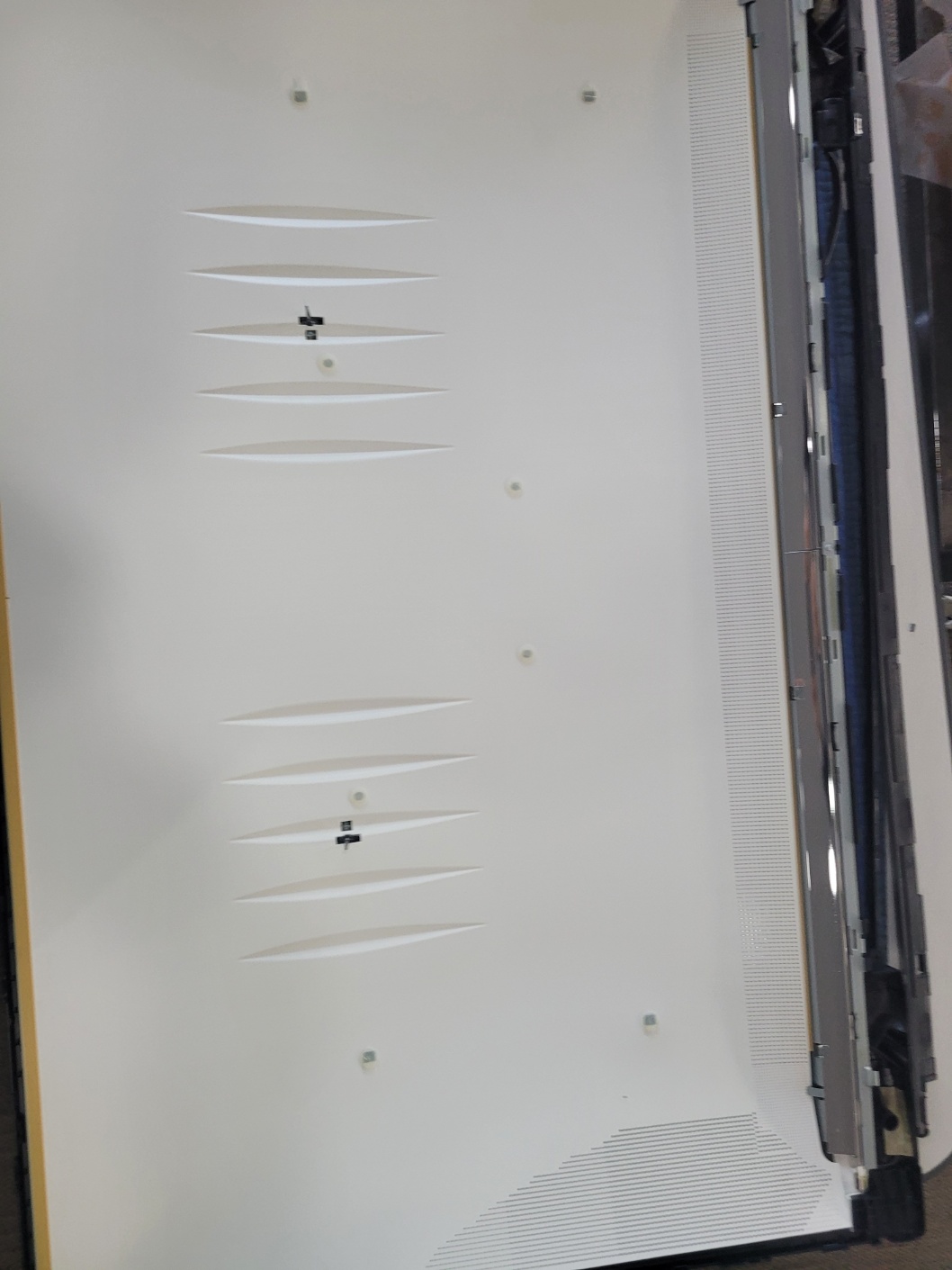

액정이 밑변에 꺼꾸로 붙어 있어요

이부분 칼을 가지고 잘 도려 내세요




뜯어낸 백라이트 입니다.

교체후 역으로 조립후에 티비를 켰더니

잘 나오네요.... 휴.......
